1 都云 酒店电梯系统管理
都云酒店电梯系统与都云酒店锁系统是一体化设计，纳入酒店锁系统管理。用户在进行电梯管
理时，需要进入都云酒店锁系统。

2 都云 酒店电梯系统的组成

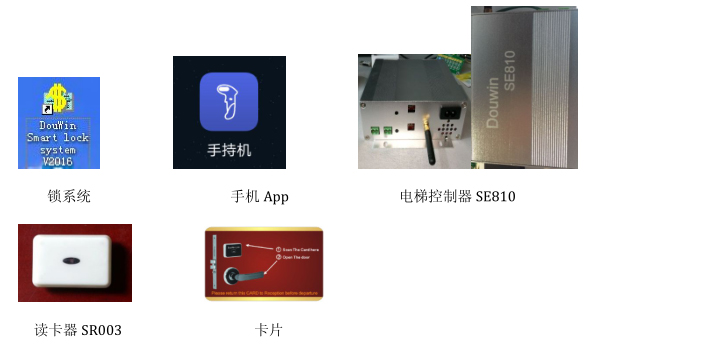

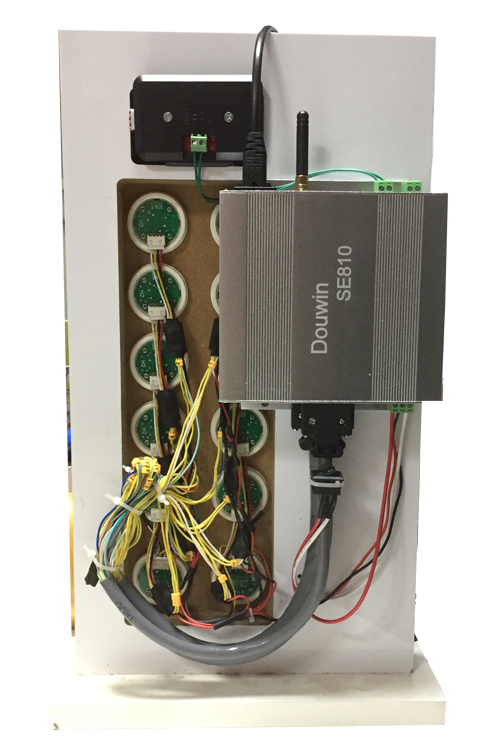

都云酒店电梯系统包含硬件和软件两个方面。软件参照都云酒店锁系统配置，包含都云酒店锁系统和
手机 App 手持机；硬件基本配置包括手机，电梯控制器，读卡器，卡片，扩展板。

3.2 手机操作管理
将电梯编号，端口号、控制楼层号通过手机设置到电梯控制器上。将电脑和手机连接到同一个
无线路由器，手机连接无线路由器之后，参照以下步骤操作：

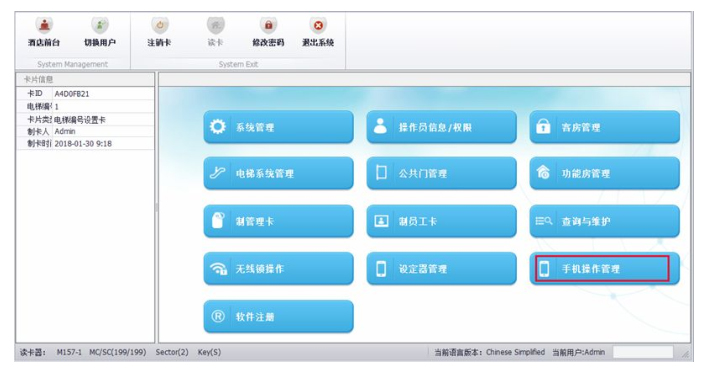

①点击 "手机操作管理" 按钮。

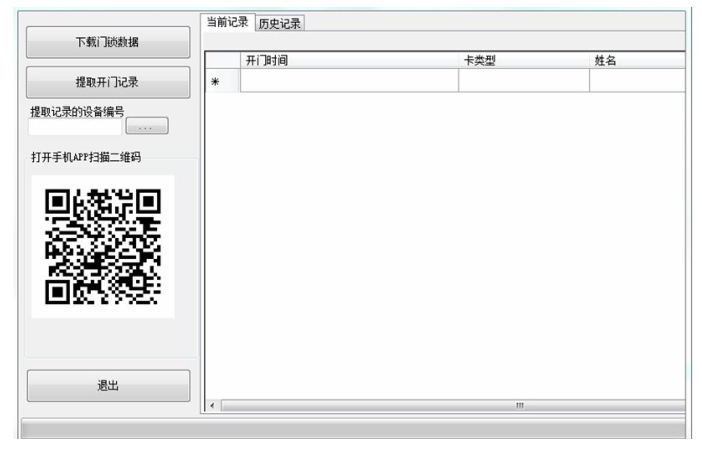

②点击 " 下载门锁数据" 按钮，出现二维码。

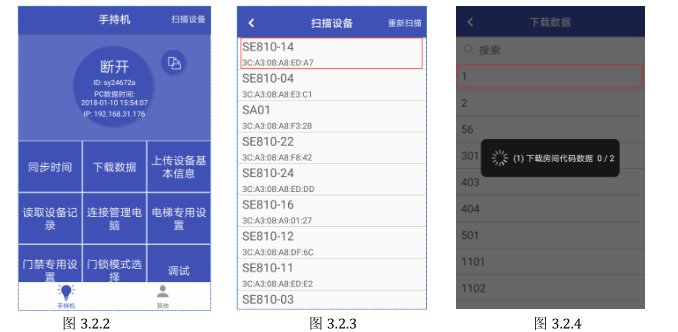

③打开手机端 App——手持机，点击 图 3.2.2 中 " 连接电脑管理" 按钮，扫描二维码开始下载数据，完成
后点击 " 确定" 按钮。
④打开手机蓝牙，点击 图 3.2.2 右上角 " 扫描设备" 按钮。
⑤点击图 3.2.3 列表中代表电梯控制器的条目进行蓝牙连接。
⑥点击图 3.2.2 " 下载数据" 按钮， 进入设备数据列表，选择对应的电梯编号，如图，选择 图 3.2.4 中
"1"设备（电梯编号，前文已进行电梯系统设置），下载"1"号电梯的数据。
注意 : 初次安装电梯控制器时， 应在设备上电 30 秒内完成 " 下载数据 "  操作，如果再次下载，不受
上电 30 秒限制，这样做的目的是 防止非本系统的 App 非法操作设备。
⑦点击 图 3.2.1 " 同步时间" 按钮，更新控制器时间为手机当前时间。
3.3 电梯专用设置

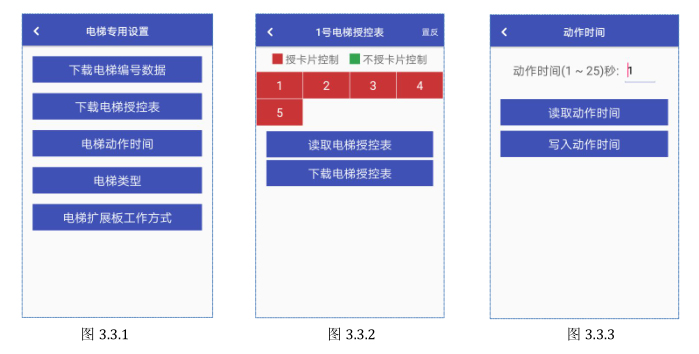

对单一电梯进行设置，如图 3.3.1。

打开手机 App--手持机，进入主界面，手机蓝牙连接控制器后（见 3.2 手机操作管理 ④、⑤），点击
"电梯专用设置 电梯专用设置" 按钮。

3.3.1 下载电梯编号数据
用于下载电梯编号数据，将软件中设置的端口/楼层对应表下载到控制器中。
3.3.2 下载电梯受控表
用于设置楼层受控状态。（仅对电梯类型 2,3 有效，电梯类型 1 无效，有关电梯类型详见 3.3.4）
点击 " 读取电梯受控表" 按钮，显示当前所有楼层受控状态。
如图 3.3.2，如需某些楼层不受卡片控制，而电梯使用者可以随时通过按楼层按钮到达该楼层，将不受
控楼层点击为绿色，受控楼层点击为红色。然后点击 "下载电梯受控表 下载电梯受控表" 按钮。为确保设置成功，可再次点
击 "读取电梯 读取电梯 受控表 控表" 按钮进行检查。
3.3.3 下载电梯动作时间
用户刷卡完成之后，到按动楼层按键之间允许的最长时间（1~25s）。超过设定时间，需再次刷卡。如
图 3.3.3：
点击 " 读取动作时间" 按钮，显示当前动作时间。
点击 " 写入动作时间" 按钮，设置动作时间。为确保设置成功，可再次点击 "读取动作时间 读取动作时间" 按钮进行
检查。
www.douwinlock.com V2016 中文手机版电梯控制系统用户手册
3.3.4 电梯类型
电梯类型根据电梯型号进行设置，客户需提供电梯厂家的原厂电梯资料。目前电梯类型有 1,2,3 共三种。

3.3.4.1  控制器

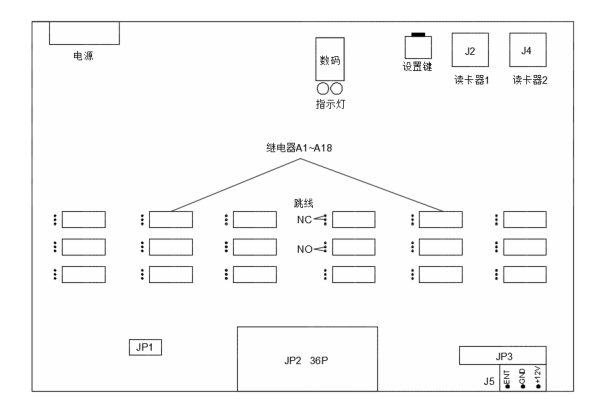

一个电梯控制器主板上有 18 个继电器，即 A1~A18，如下：控制器主板示意图。
主板说明：

JP2：电梯按键接口
JP3:只有一个扩展板时，也可以通过 JP3 接口连接，将扩展板覆盖在主板上方。
J5：控制器与扩展板接口。需提供电源，3 线连接；不需要提供电源，2 线连接。
J2/J4：读卡器接口。
设置键：设备确认键。当设置扩展板工作方式时，需手动按键进行确认。
3.3.4.2  扩展板

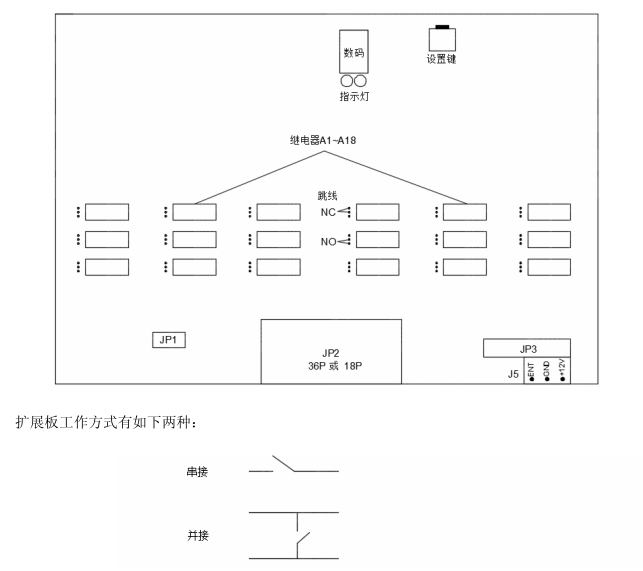

扩展板示意图如下：

每个扩展板上有 18 个继电器，扩展板的工作方式分为串接和并接。工作方式不同，数码显示不同。具
体设置见 3.3.4.2 电梯类型选择。根据使用情景设置工作方式时，需在扩展板上按键确认，即可显示对应数

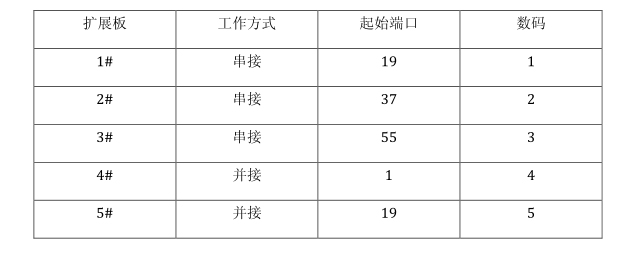

码。因工作方式和数码是对应的，也可根据数码显示，判断扩展板当前的工作方式。对应关系见下表：

3.3.4.3  电梯类型 1

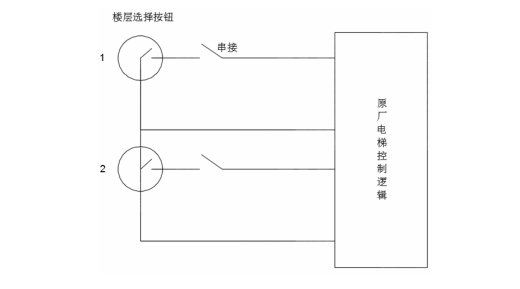

典型电梯厂家：迅达电梯。逻辑原理图如下：

安装都云电梯控制器后实现下述功能：
1.在卡片仅允许到达唯一楼层时，刷卡后，无需按楼层按钮，自动选中到达楼层。
2.卡片选择多楼层，刷卡后，再手动按希望到达楼层。
注： 1. 迅达电梯必须配有原厂接口板； 2. 不能设置卡片受控楼层。

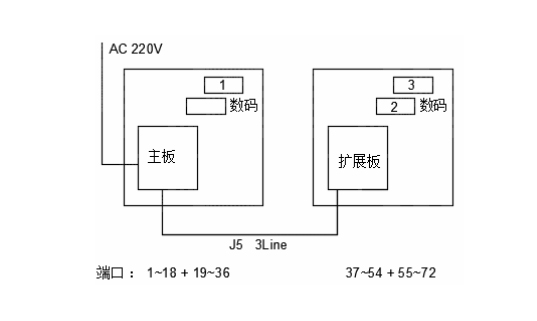

扩展箱连接方式如下图：

当电梯层数≤16 时
主控制板起止端口号默认为 1~18，其中继电器 A1~A16 为自动选通端口，继电器 A17~A18 为总
控端口。实际控制有效楼层最多 16 层。
当 16＜电梯层数≤34 时
增加第一个扩展板，称为 1#扩展板。
1#扩展板工作方式为 串接，起止端口号为 19~36，数码显示 1。其中 A19~A36 为自动选通端口。
此时，需在 3.1  电梯管理系统 将端口号与楼层号对应好，对应关系如 表 3.3.4-1，17 层对应端口号为 19
（A19，也是扩展板的 A1）,18 层对应端口号为 20（A20，也是扩展板的 A2），以此类推。

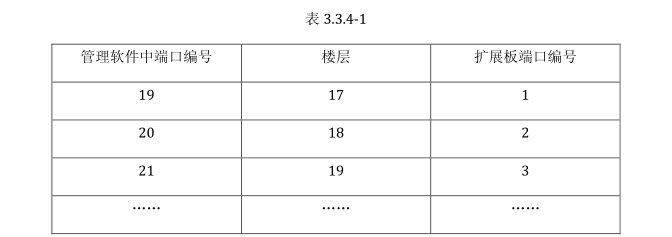

表 3.3.4-1
管理软件中端口编号  楼层  扩展板端口编号

当 36＜电梯层数≤52
增加第二个扩展板，称为 2#扩展板。
2#扩展板工作方式为 串接，起止端口号为 36~54，数码显示 2。
当 52＜电梯层数≤60。
增加第三个扩展板，称为 3#扩展板。
3#扩展板工作方式为 串接，起止端口号为 54~72，数码显示 3。
3.3.4.4  电梯类型 2

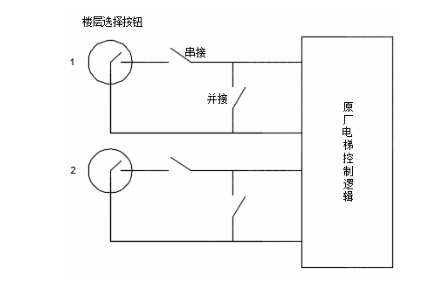

典型应用，通用电梯。具有 4 线楼层按钮（含指示灯）的电梯，目前使用量最多。逻辑原理图如下：

安装之后，实现下述功能：
1.在卡片仅允许到达唯一楼层时，刷卡后，对应楼层的并接触点闭合 1 秒，无需再按楼层按钮。
2.卡片选择多楼层，刷卡后，选择楼层的串接触点闭合，使用者再按楼层按钮，到达选中的楼层。
3.卡片中不允许到达的楼层，串接及并接触点始终不接通。
4.在电梯运行过程中，若某些楼层不需要受卡片控制，可在 App 中执行 3.3.2 的相关操作。

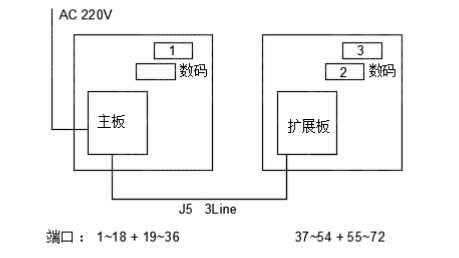

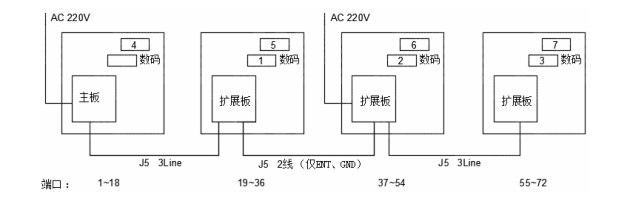

扩展箱连接方式如下图：

当电梯层数≤18
主控制板起止端口号为 1~18，A1~18 全部为串接触点。实际控制有效楼层最多 18 层。
当 18＜电梯层数≤36
由 1#、5#扩展板实现。
1#扩展板工作方式为 串接，起始端口号为 19，数码显示 1。
5#扩展板工作方式为 并接，起始端口号为 19，数码显示 5。
当 36＜电梯层数≤54
由 2#、6#扩展板实现。
2#扩展板工作方式为 串接，起始端口号为 37，数码显示 2。

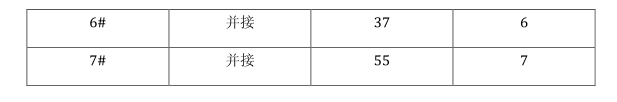

6#扩展板工作方式为 并接，起始端口号为 37，数码显示 6。
当 54＜电梯层数≤60
由 3#、7#扩展板实现。
3#扩展板工作方式为 串接，起始端口号为 55，数码显示 3。
7#扩展板工作方式为 并接，起始端口号为 55，数码显示 7。
3.3.4.5  电梯类型 3

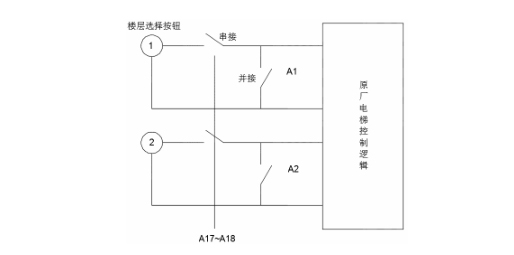

典型应用，通力电梯。需原厂接口板支持。逻辑原理图如下：

安装之后，实现下述功能：
1.刷卡后，卡片允许达到的楼层，串接触点闭合，使用者在按动楼层按钮后可到达该楼层。
2.卡片中不允许到达的楼层，串接触点始终不接通。
3.在电梯运行过程中，若某些楼层不需要受卡片控制，可在 App 中执行 3.3.2 的相关操作。
扩展箱连接方式：

当电梯楼层≤18
控制器起止端口为 1~18，A1~A18 全部为总控端口。实际控制有效楼层最大 18 层。
当 18＜电梯楼层≤36
增加一个扩展板，称为 1#扩展板。
1#扩展板工作方式为 串接，起止端口号为 19~36，数码显示 1。
当 36＜电梯楼层≤54
增加第二个扩展板，称为 2#扩展板。
2#扩展板工作方式为 串接，起止端口号为 37~54，数码显示 2。
当 54＜电梯楼层≤60
增加第三块扩展板，称为 3#扩展板。
3#扩展板工作方式为 串接，起止端口号为 55~72，数码显示 3。
3.3.5 电梯扩展板工作方式
详见 3.3.4.2 扩展板。
3.4 读卡器的安装
3.4.1 读卡器安装

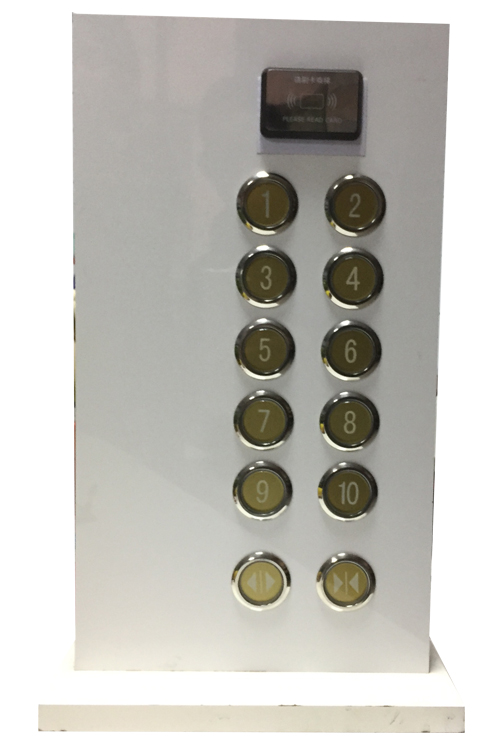

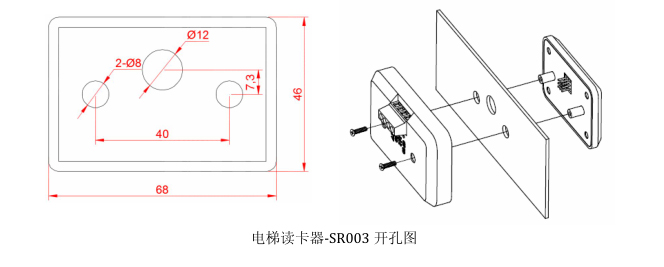

电梯读卡器-SR003 开孔图
读卡器与控制器连接方式：

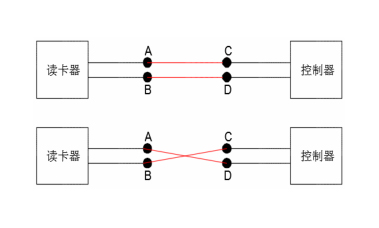

由于大型客梯可能具有 2 组楼层选择按钮，所以都云电梯控制器设置中允许连接 2 个读卡器，接插件
为主控制板的 J2，J4，当只有一台读卡器需要连入时，可任选其一进行连接，连接时仅需 2 根线，任意对
